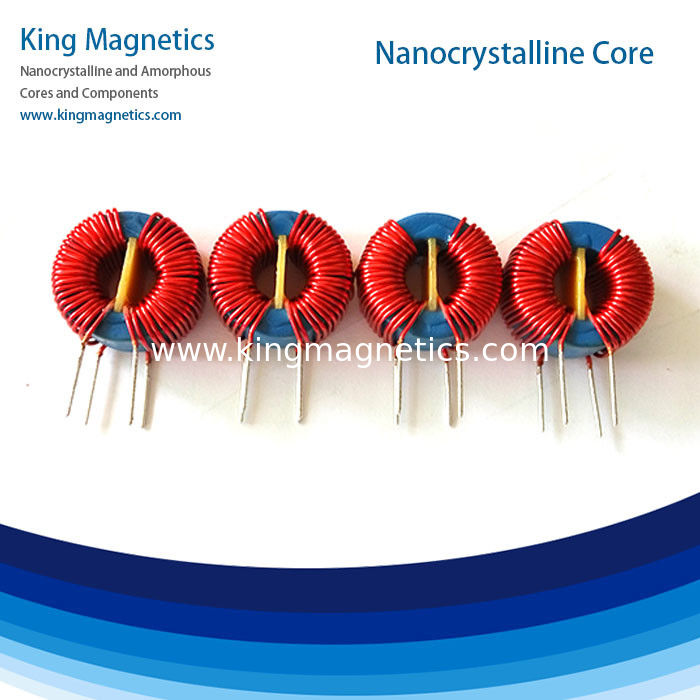

Magnetisches Material Nano-kristalline allgemeine Modus-Drosselung

Name: Magnetisches Material Nano-kristalline allgemeine Modus-Drosselung
Brand: King Magnetics
SKU: Magnetisches Material Nano-kristalline allgemeine Modus-Drosselung
Rating: 4.9 (154 reviews)

Brand Name:	King Magnetics
Model Number:	Magnetisches Material Nano-kristalline allgemeine Modus-Drosselung
MOQ:	10 PC
Preis:	-
Delivery Time:	15 Tage
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

RoHS

Name:

Magnetische, nano-kristalline, allgemeine Verstrickung

Modell:

1k107, finemet, vitroperm 500 f, nanoperm

Anwendung:

Entstörfilter-Gleichtaktdrosselklappe

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

50000

Product Description

Magnetisches Material Nano-kristalline allgemeine Modus-Drosselung

Amorphe und nanocrystalline Technologie ist eine sehr wichtige Technologie in modernen magnetischen Materialien, Kernen und induktiven Komponenten.King Magnetics hat eine Reihe von nanocrystalline Kerne für gemeinsame Modus-Drosseln entwickelt.

Nanokristalline Kerne weisen eine höhere Durchlässigkeit bei niedrigen bis hohen Frequenzen bis 30 MHz auf.Sie eignen sich sehr gut für die Verwendung als EMV-Filter für die Verringerung von Geräuschen im gemeinsamen Modus.Im Vergleich zum traditionellen Ferritkern hat der nanocrystalline Kern viele Vorteile wie gute Induktivität, gute Filterwirksamkeit, kleine Größe und Volumen, weniger Drehungen von Kupferdraht,geringerer Stromverbrauch und Effizienz.

Die CurieTemperatur von nanokristallinen Kernen beträgt ca. 560°C, viel höher als bei herkömmlichen Ferritkernen etwa 200°C.und kann kontinuierlich bei bis zu 120°C arbeiten.

Nanocrystalline Kerne sind das neue weiche magnetische Material für die gemeinsame Methode des Erstickens.mit einer Durchlässigkeit von mehr als 10 GHT.

Eigenschaften

Material: Fe-basierter Nanocrystalline Kern
Induktion der Sättigungsströmungsdichte: 1,25T
Durchlässigkeit @ 10KHz: > 50000
Durchlässigkeit @ 100KHz: > 10500
Curie-Temperatur ((°C): 560
Stapelfaktor: 0.78
Magnetostriction der Sättigung (***10^-6): < 2
Auftrieb (μΩ.cm): 115
Banddicke: 25 μm
Kernformen: Toroidal-Kern

Anwendungen

>> EMV-Filter
>> Stromversorgung im eingeschalteten Modus
>> Stromversorgung des Computers
>> Kommunikation und Netzteilversorgung
>> Laser- und Röntgenstromanlage
>> Schweißgeräte und elektrische Stromversorgung
>> Solarenergieanlagen und Windenergieerzeuger
>> Haushaltsgeräte
>> Unterbrechungsfreie Stromversorgung (UPS)
>> Frequenzwandler
>> Induktionsheizgeräte
>> Hochgeschwindigkeitsnetzteile

Standardkernen

Teil Nr.	Kernmaße			Abmessungen des Gehäuses			Wirksam Kreuzung Abschnitt	Mittelwert Weg Länge	Gewicht	AL Mindestwert
	o	Identifizierung	h	Überdosis	Identifizierung	H	AFe	- Ich weiß.	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Diese Kerne sind unsere Standardprodukte, wir können auch Hochleistungskernen nach Kundenanforderungen, einschließlich Größen, Induktivität und Anwendungen, entwerfen und produzieren.Wir können Kunden helfen, die leistungsfähigsten Kerne auszuwählen.

* Epoxy beschichtet.

Produktübersicht

Wir machen Kerne nach den Zeichnungen des Kunden. Wenn Sie benutzerdefinierte Kerne benötigen, senden Sie uns bitte die Zeichnung.

Vollständiger Katalog für amorphe und nanocrystalline Kerne herunterladen:

Siehe auch: http://www.kingmagnetics.com/amorph-nanocrystalline-cores-catalog.pdf

Sie interessieren sich vielleicht auch für:

Nanokristalline C-Kern

Siehe auch:

Amorphe Schnittkerne

Siehe auch:

mit einer Breite von mehr als 20 mm,

Siehe auch Abschnitt 3.4.

Warum wählen Sie uns?!!

> Zehn Jahre Erfahrung in der Herstellung von amorphen und nanokristallinen Kernen.

> Wir produzieren in unserer eigenen Fabrik, wir machen nur hochwertige Magnetkerne.

> Qualität ist unsere Kultur. 100% getestet vor dem Versand.

> Alibaba Handelssicherung, bei uns ist Ihr Geld sicher!

> Hohe Leistung, unsere Kerne können weltweit standardmäßige Qualität erfüllen.

> Ihre Anfrage wird innerhalb von 24 Stunden beantwortet.

> Kleine Bestellungen sind willkommen, wir bedienen jeden Kunden!

Häufige Fragen:

1Sind Sie Hersteller von amorphen und nanokristallinen Kernen?

Ja, wir sind Hersteller und liefern hochwertige Produkte.

2Können Sie kundenspezifische Kerne machen?

Ja, bitte senden Sie uns Ihre Zeichnung und Anforderungen.

3. MOQ

Wir setzen keine MOQ, kleine Bestellungen sind willkommen.

4- Vorlaufzeit.

Meistens beginnt die Lieferzeit ab 15 Tagen, hängt von der Bestellmenge ab.

5Wie kann ich die Ordnung einführen?

Füllen Sie einfach die Anforderung an und klicken Sie"Senden]"Wir werden Sie in24 Stunden.

Oder schicken Sie uns eine E-Mail.Ich bin nicht derjenige, der das Problem hat.
