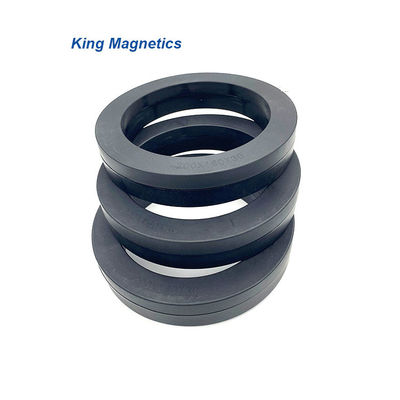

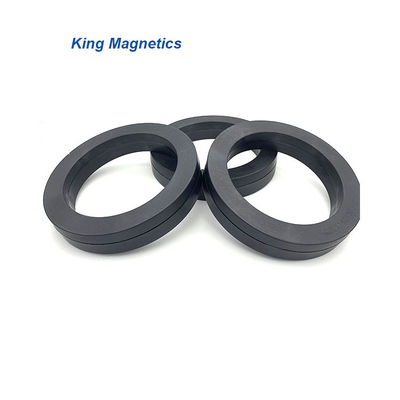

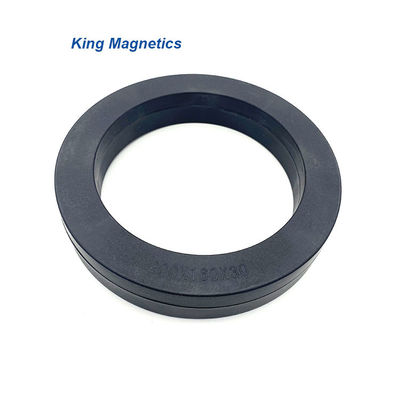

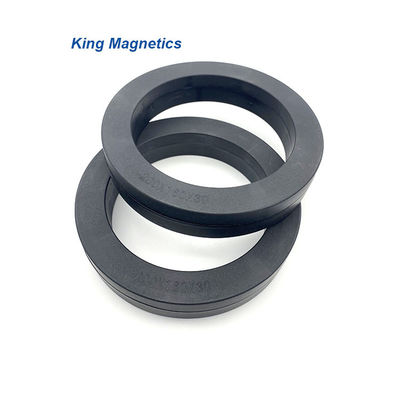

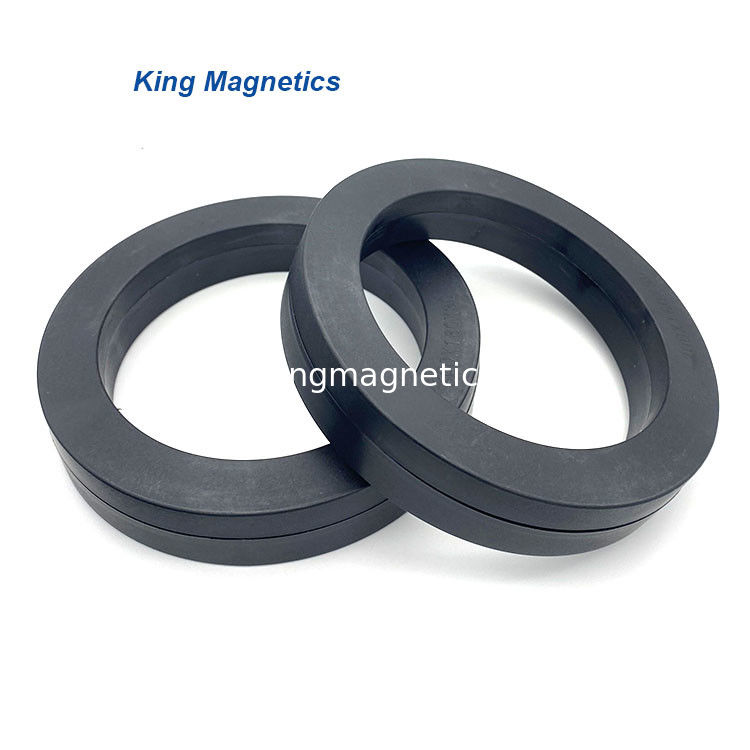

Ferritkern finemet nanocrystalline Kern der Hochleistung KMN20016030 toroidal

Name: Ferritkern finemet nanocrystalline Kern der Hochleistung KMN20016030 toroidal
Brand: King Magnetics
SKU: KMN20016030
Rating: 4.9 (157 reviews)

Brand Name:	King Magnetics
Model Number:	KMN20016030
MOQ:	1ps
Preis:	-
Delivery Time:	21 Arbeitstage
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

Zhuhai Guangdong China

Zertifizierung:

IOS:9001

Name:

Ferritkern finemet nanocrystalline Kern der Hochleistung toroidal

Material:

nanocrystalline Kern

Art:

Toroidal

Modell:

KMN20016030

Kernmaß:

200*160*30mm

Fallmaß:

207*153*37mm

Nennleistung:

10HP

Verwendung:

Gleichtaktdrosseln

Anwendung:

Inverter-Antriebsmotor-Systeme, VFD

Verpackung Informationen:

Karton

Versorgungsmaterial-Fähigkeit:

Mund 10000/PCS/Per

Product Description

Ferritkern finemet nanocrystalline Kern der Hochleistung toroidal

Produkt-Beschreibung

KMN20016030-1

Nanocrystalline-Kerne kennzeichnen sehr hohe Durchlässigkeit über Niederfrequenz zur Hochfrequenz bis zu 30Mhz. Sie sind sehr passend, damit Gleichtaktdrosselklappe als EMC-Filter verwendet werden kann, um geleitete Gleichtaktgeräusche zusammenzudrücken. Verglichen mit traditionellem Ferritkern, hat nanocrystalline Kern viele Vorteile als hohe Induktanz, der gute Filter, der effektiv ist, klein und Volumen, dreht weniger sich vom Kupferdraht, von der unteren Leistungsaufnahme und von der hohen Leistungsfähigkeit.

Eigenschaften

Material: F.E.-ansässiger Nanocrystalline-Kern
Sättigungsflussdichteinduktion: 1.25T
Durchlässigkeit @ 10KHz: 80000
Durchlässigkeit @ 100KHz: 20000
Curie-Temperatur (℃): 560
Stapeln des Faktors: 0,78
Sättigungsmagnetostriktion (*10^-6): <2> Widerstandskraft (μΩ.cm): 115
Bandstärke: 25μm
Kernformen: Troidal-Kern

Anwendungen

>> Emc-Filter
>> geschaltete Modusstromversorgung
>> Computerstromversorgung
>> Kommunikation und Netzstromversorgung
>> Laser- und Röntgenstrahlstromversorgung
>> schweißende Ausrüstung und elektrische überziehende Stromversorgung
>> Solarenergieausrüstung und Windstromgenerator
>> Haushaltselektrogerät
>> ununterbrochene Stromversorgung (UPS)
>> Frequenzumsetzer
>> eingesetzte Heizung
>> Hochgeschwindigkeitsbahnstromversorgung

>> VFD-Inverter-Antriebsmotor-Systeme

Standardkerne

Teilnummer.	Kernmaße			Fallmaße			Effictive Kreuz Abschnitt	Durchschnitt Weg Länge	AL Nominal Value **		Äquivalent zu VAC-Teilnummer.
	Od	Identifikation	h	Od	Identifikation	H	AFe	lFe	10kHz	100kHz
	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	cm2	cm	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	25,5	6,4	W914
KMN120805	12	8	4,5	14,5	6,3	6,9	0,08	3,1	28,0	6,8	W902
KMN151005	15	10	4,5	17,1	8,3	7,1	0,09	3,9	27,0	6,7	W865
KMN161006	16	10	6	17,9	8,1	8,1	0,14	4,1	43,0	10,1	W403
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	46,1	11,5	-
KMN171206	17,5	12,6	6	19,2	10,9	8,1	0,11	4,7	30,0	6,9	W515
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	36,1	8,8	W838
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	55,2	13,6	W409
KMN201210	20	12	10	22,6	10,5	12,5	0,31	5,0	62,4	15,6	-
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	44,1	11,0	-
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	28,4	7,3	W523
KMN251610	25	16	10	28	14,0	13,1	0,35	6,4	67,0	15,5	W380
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	57,1	14,3	-
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	59,3	14,0	W423
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	88,0	20,0	W414
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	57,6	14,4	-
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	86,4	21,6	-
KMN322115Y	32	21	15	35,5	18,5	19	0,64	8,3	77,7	19,4	3-phasig
KMN382415	37,8	24,2	15	40,8	21,6	18,3	0,80	9,7	82,1	20,5	-
KMN402515	40	25	15	43,8	21,6	18,8	0,88	10,2	99,0	23,1	W424
KMN402520	40	25	20	45	21,5	24,7	1,17	10,2	115,2	28,8	-
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	48,0	11,3	W422
KMN453015	45	30	15	48,3	26,4	18,2	0,88	11,8	87,6	20,0	V102
KMN462725	46	27	25	48,8	24,6	27,8	1,85	11,5	162,4	40,6	-
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	109,6	27,4	-
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	45,0	13,5	W565
KMN635025	63	50	25	69	46	29	1,27	17,7	59,0	17,5	W517
KMN644020	64	40	20	68,2	37	23,5	1,87	16,3	115,2	28,8	-
KMN644025	64	40	25	67,4	37	29,2	2,34	16,3	144,0	36,0	-
KMN805020	80	50	20	83,8	46,6	25,0	2,34	20,4	94,0	28,0	V140
KMN805025	80	50	25	84	47	29	2,93	20,4	144,0	36,0	-
KMN906020	90	60	20	95,4	54,7	24,7	2,34	23,6	81,0	25,1	W518
KMN1008020	100	80	20	105	75	25	1,56	28,3	55,5	13,9	-
KMN1027625	102	76	25	108,1	70,0	30,3	2,54	27,9	91,1	22,8	W468
KMN1108025	110	80	25	116,6	73,8	31,4	2,93	29,8	98,5	24,6	-
KMN1309030	130	90	30	135,3	84,9	36,5	4,68	34,5	136,1	34,0	-
KMN14010025	140	100	25	145	95	30	3,90	37,7	104	26	-
KMN16013025	160	130	25	165	125	30	2,93	45,5	64,6	16,1	-
KMN17012025	170	120	25	175	115	30	4,88	45,5	107,6	26,9	-
KMN20016030	200	160	30	207	153	37	4,5	56,5	83,2	2,8	-

Diese Kerne sind unsere Standardprodukte, wir können Hochleistungskerne entsprechend den Anforderungen des Kunden, einschließlich Größen, Induktanz und Anwendungen auch entwerfen und produzieren. Wir können Kunden helfen, die besten Leistungskerne vorzuwählen.

* Epoxid beschichtet.

** AL-Toleranz -30%/+50%

KMN322115Y - Dreiphasengleichtaktdrosselklappenkern.

Unsere Dienstleistungen

1. Nanocrystalline-Kerne für Gleichtaktdrosselklappen

- Sehr hohe Durchlässigkeit, passend für EMS-Gleichtaktdrosselklappen.

vacuumschmelze VAC-vitroperm nanocrystalline Kerne für Gleichtaktdrosselklappe

2. Formlose und nanocrystalline c Kerne

- Hohe Sättigungsflussdichte und niedriger Kernverlust.

- Kerne Nanocrystalline c sind das aktualisierte Material mit ultra Hochleistung.

Metglas formlos und nanocrystalline c Hitachis Finemet Kern

3. Kundenspezifische Kerne und magnetische Komponenten

- Ovale Form nanocrystalline Kerne für VFD-Geräusche suppresor.

- Formlose Induktoren für Ertrag DC-Drosselklappe oder PFC-Drosselklappe.

- Nanocrystalline-Ringkerne für Gleichtaktdrosselklappe.

Kundenspezifische nanoperm Magnetec Kerne und magnetische Komponenten

Mehr Informationen besuchen bitte: www.kingmagnetics.com
