Individuell angepasste CMC-Kerne mit amorphen und nanokristallinen Kernformen

Name: Individuell angepasste CMC-Kerne mit amorphen und nanokristallinen Kernformen
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: Gewohnheit
Availability: InStock

Brand Name:	King Magnetics
Model Number:	Gewohnheit
MOQ:	10 PC
Preis:	-
Delivery Time:	15 Tage
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

RoHS, UL94-V0(Plastic Case)

Name:

Auf Wunsch angefertigte amorphe und nanokristalline Kerne von hoher Qualität

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000 PC

Product Description

Nanokristalline Kerne für Standard-Modus-Schwerhöfe

Dank der Entwicklung der amorphen und nanocrystalline Technologie, die eine sehr wichtige Technologie in modernen magnetischen Materialien, Kernen und induktiven Komponenten ist.King Magnetics hat eine Reihe von nanocrystalline Kerne für gemeinsame Modus-Drosseln entwickelt.

Nanokristalline Kerne haben eine sehr hohe Durchlässigkeit bei niedrigen bis hohen Frequenzen bis zu 30 MHz.Sie eignen sich sehr gut für die Verwendung als EMV-Filter für die Verringerung von Lärm im gemeinsamen Modus.Im Vergleich zum traditionellen Ferritkern hat der nanocrystalline Kern viele Vorteile wie hohe Induktivität, gute Filterwirksamkeit, geringe Größe und Volumen, geringere Drehungen von Kupferdraht,geringerer Stromverbrauch und hoher Wirkungsgrad.

Nanocrystalline Kerne haben eine hohe Curie-Temperatur von etwa 560 °C, viel höher als herkömmliche Ferritkerne von etwa 200 °C. Hohe Curie-Temperaturen machen nanocrystalline Kerne hervorragend thermisch stabil,und kann kontinuierlich bei bis zu 120°C arbeiten.

Nanokristalline Kerne eignen sich für die Anwendung von Common-Mode-Choke.

Eigenschaften

Material: Fe-basierter Nanocrystalline Kern
Induktion der Sättigungsströmungsdichte: 1,25T
Durchlässigkeit @ 10KHz: > 50000
Durchlässigkeit @ 100KHz: > 10500
Curie-Temperatur ((°C): 560
Stapelfaktor: 0.78
Magnetostriction der Sättigung (***10^-6): < 2
Auftrieb (μΩ.cm): 115
Banddicke: 25 μm
Kernformen: Troidalkern

Anwendungen

>> EMV-Filter
>> Stromversorgung im eingeschalteten Modus
>> Stromversorgung des Computers
>> Kommunikation und Netzteilversorgung
>> Laser- und Röntgenstromanlage
>> Schweißgeräte und elektrische Stromversorgung
>> Solarenergieanlagen und Windenergieerzeuger
>> Haushaltsgeräte
>> Unterbrechungsfreie Stromversorgung (UPS)
>> Frequenzwandler
>> Induktionsheizgeräte
>> Hochgeschwindigkeitsnetzteile

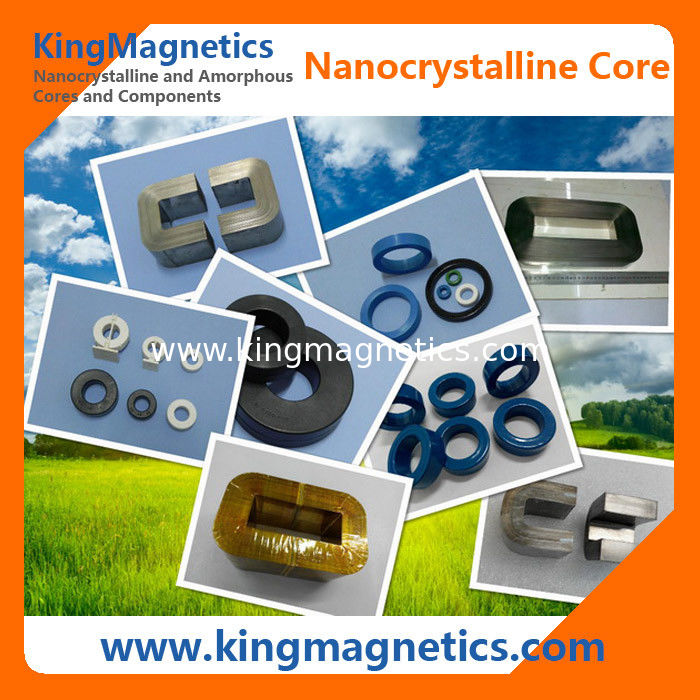

Anpassungsfähige amorphe und nanokristalline Kerne

Weitere Einzelheiten:

Siehe auch:

Standardkernen

Teil Nr.	Kernmaße			Abmessungen des Gehäuses			Ein Fe	L Fe	Gewicht	Ich bin AL Min.
	o	Identifizierung	h	Überdosis	Identifizierung	H	AFe	- Ich weiß.	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	cm2	cm	g	μH	μH
N16x10x8	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	28.8	6.0
N19x15x10	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	18.4	3.9
N20x12x8	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	31.2	6.6
N25x19x10	25	19	10	27.5	17.1	13	0.23	6.9	12	21.3	4.5
N25x20x10	25	20	10	28	17.2	13.2	0.20	7.1	10	17.3	3.6
N26x16x10	26	16	10	28.3	14	12.8	0.39	6.6	19	37.1	7.8
N30x20x10	30	20	10	33.2	17.8	13.3	0.39	7.9	22	31.2	6.6
N30x20x15	30	20	15	33.6	17.8	17.8	0.59	7.9	33	46.8	9.8
N32x20x10	32	20	10	34.4	18.1	13	0.47	8.2	28	36.0	7.6
N32x20x15	32	20	15	34.6	17.9	18.2	0.70	8.2	42	54.0	11.3
N37.8x24.2x15	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	56	51.3	10.8
N40x25x15	40	25	15	44.4	22	18.8	0.88	10.2	65	54.0	11.3
N40x32x15	40	32	15	44.9	28.8	18.8	0.47	11.3	38	26.0	5.5
N50x32x20	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	14.4
N50x40x20	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	7.3
N63x50x25	65	50	25	69	46	29	1.46	18.1	191	50.9	10.7
N64x40x20	64	40	20	68.2	37	23.5	1.87	16.3	222	72.0	15.1
N64x40x25	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	18.9
N80x50x20	80	50	20	83.6	46.7	25.6	2.34	20.4	346	72.0	15.1
N80x50x25	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	18.9
N90x60x20	90	60	20	94.3	55	24.3	2.34	23.6	400	62.4	13.1
N100x80x20	100	80	20	105	75	25	1.56	28.3	320	34.7	7.3
N102x76x25	102	76	25	107	71	30	2.54	27.9	514	57.0	12.0
N103x75x30	103	75	30	107	71	34	3.28	27.9	664	73.6	15.5
N130x90x30	130	90	30	135	85	35	4.68	34.5	1172	85.1	17.9
N160x130x25	160	130	25	165	125	30	2.93	45.5	966	40.3	8.5
N170x120x25	170	120	25	175	115	30	4.88	45.5	1609	67.2	14.1

Diese Kerne sind unsere Standardprodukte, wir können auch Hochleistungskernen nach Kundenanforderungen, einschließlich Größen, Induktivität und Anwendungen, entwerfen und produzieren.Wir können den Kunden helfen, den Kern auszuwählen.

Epoxidbeschichtung des heißen Verkaufs formlos und nanocrystalline Kerne für EMC-Entstörfilter-Gleichtakt-Drosselklappenspuleninduktor

Beste Preis erhalten
