nanocrystalline C-Schnittkern für Ertraginduktor, 20KHz Hochfrequenztransformator, elektrisches Fahrzeugladegerät

Nanocrystalline-Material ist die magnetischen Materialien der höchsten Durchlässigkeit in der Welt. Niedriger Kernverlust, Grün und kohlenstoffarme Emission.


Eigenschaften:

F.E.-ansässiges nanocrystalline Material mit Zusammensetzung von größtenteils F.E. mit Cu, Notiz:, Si, B, das zuerst durch die schnelle löschende Technologie, zum des formlosen Bandes, durch kristallene Wärmebehandlung zu bilden, um feine Körner mit Nano-Skala dann zu gewinnen. Durch diesen revolutionären Prozess können wir überlegene magnetische Eigenschaften mit hoher Sättigungsflussdichte, hohe Anfangspermeabilität, niedrige Koerzitivkraft, niedriger Kernverlust erhalten. Nanocrystalline-Material ist ein Umweltschutz, neues magnetisches Material der grünen, kohlenstoffarmen, hohen Leistungsfähigkeit.

Anwendungen:

F.E.-ansässiges nanocrystalline Material kann an den Kernen für Gleichtaktdrosselklappen, Hochfrequenztransformatoren, Stromwandler, Fahrertransformatoren, Netztransformatoren, Perlenkerne, magnetische Verstärker, Filterinduktoren, Reaktoren, PFC angewendet werden erdrosselt in verschiedenem elektrischem und elektronischer Bereich, jetzt sind in geschalteter Modusstromversorgung, im Haushaltselektrogerät, in den industriellen Elektrogeräten, in der Kommunikationsstromversorgung, in der Netzstromversorgung, in der Solarenergieausrüstung, im Windstromgenerator, IN IGBT-Inverter Stromversorgung, Laser-Stromversorgung und Stromversorgung der medizinischen Ausrüstung weitverbreitet gewesen.

Eigenschaften:

> Hohe Durchlässigkeit -- zunehmende Induktanz und Verringerung, Drehungen wickelnd
> hohe Sättigungsinduktion -- Minderungsgröße der Komponente
> Hochfrequenz -- passendes verwendet im Frequenzbereich von 50Hz bis zu 100KHz
> hohe Curie-Temperatur -- höhere Betriebstemperatur, ununterbrochene Funktion an bis zu 120℃
> niedrige Koerzitivkraft -- Erhöhung die Leistungsfähigkeit und die Verringerung des Hysteresenverlustes
> niedriger Kernverlust -- Verringerung verbrauchten und Minderungstemperaturanstieg der Energie
> niedrige Magnetostriktion -- niedrige hörbare Geräusche verglichen mit traditionellen magnetischen Materialien
> ausgezeichnete Wärmebeständigkeit -- extrem kleine Abweichungen von -20℃ zu 120℃
> niedrige Kosten -- gute Wahl, zum von traditionellen Materialien wie Permalloy zu ersetzen

Magnetische Eigenschaften:

> Sättigungsinduktion BS -- 1,25 T
> Sättigungsmagnetostriktion λs -- 2×10-6
> Curie-Temperatur Tc -- ℃ 560
> Kristallisationstemperatur Tx -- 510℃
> Bandstärke -- μm 25
> Dichte d -- 7,25 g/cm3
> Widerstandskraft ρ -- 115 μΩ.cm
> Vickers Härte-Hochspg -- 880 kg/mm2

Magnetische Eigenschaften-Vergleich zwischen den formlosen und Nanocrystalline-Materialien und den traditionellen weichen magnetischen Materialien:

Anwendungen von formlosen und Nanocrystalline-Kernen:

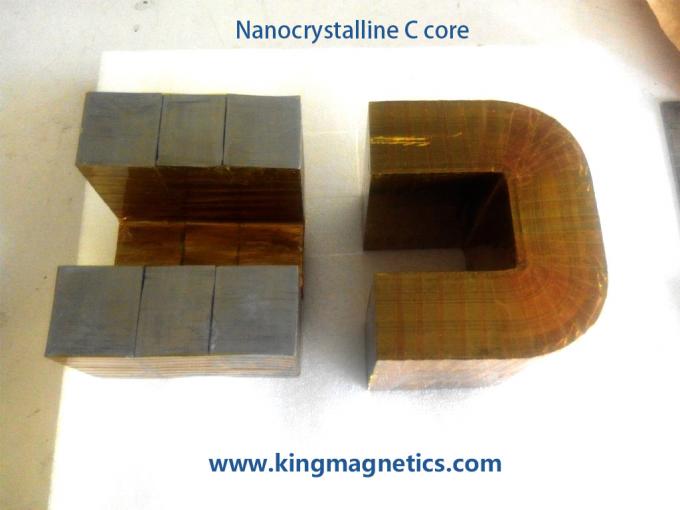

Kerne Nanocrystalline C sind jetzt verfügbar. Verbesserungsprodukt formlosen c-Kernes, mit hoher Sättigungsflussdichte, niedrige Koerzitivkraft, niedriger Kernverlust, sehr lärmarme, höhere Frequenz bis zu 20KHz, passend für Haupttransformator, Ertraginduktor, Drossel des Auftriebs PFC. Kann Ferritkern ersetzen. Maße können nach Maß sein.


Eigenschaften

Material: F.E.-ansässiges nanocrystalline
Sättigungsflussdichteinduktion: 1.25T
Curie-Temperatur (℃): 560
Stapeln des Faktors: >0.75
Sättigungsmagnetostriktion (*10^-6): <2>
Widerstandskraft (μΩ.cm): 130
Bandstärke: 25μm
Kernform: Cschnittkern



Anwendungen

>> Hochfrequenztransformator (Frequenz empfehlen 20-30KHz)
>> Solarinverterfilter
>> PFC-Drosselklappe
>> Differenziale Modusdrosselklappe
>> Ertragfilter
>> Audiogeräte


Standardkernmaße

Andere Spezifikationen sind entsprechend den Anforderungen des Kunden verfügbar.
