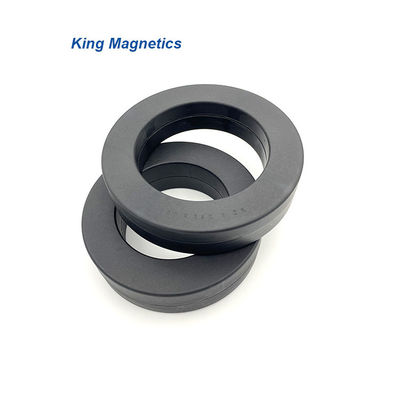

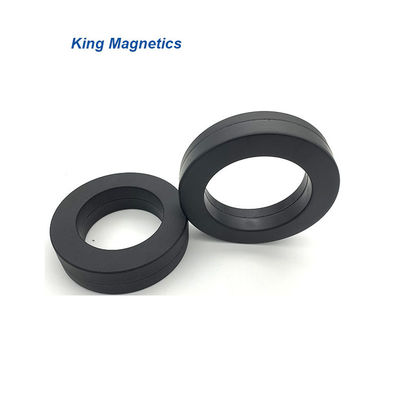

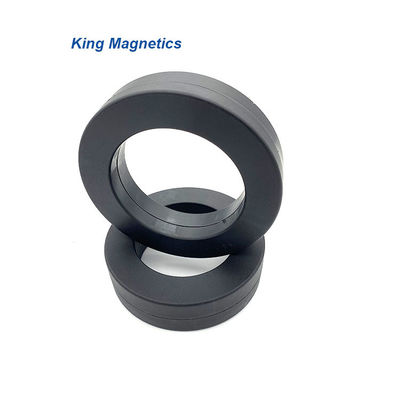

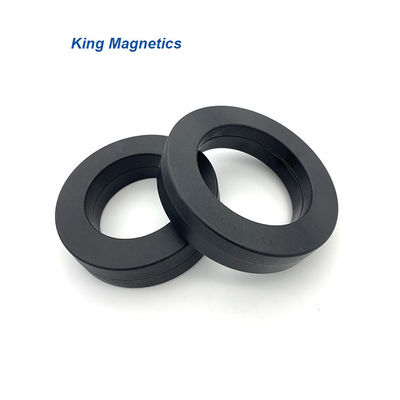

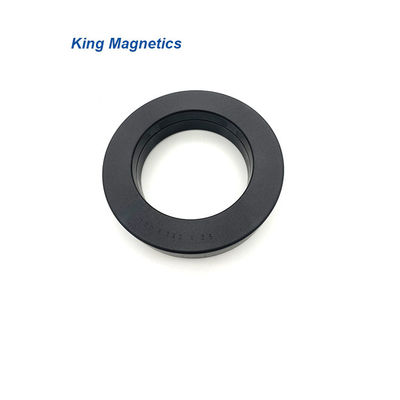

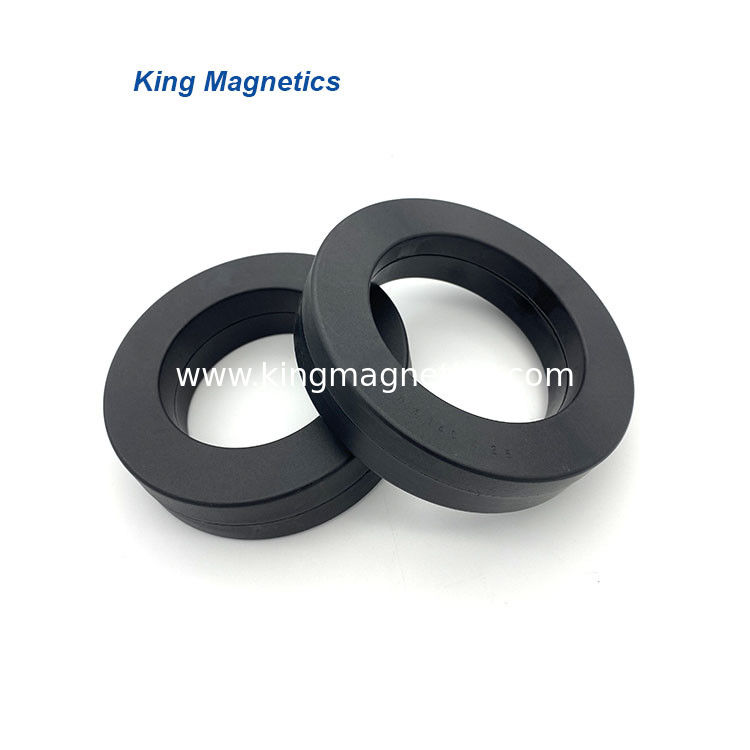

Ferritkern-F.E. KMN14010025 Metglas basierte toroidal Nanocrystalline-Kern

Name: Ferritkern-F.E. KMN14010025 Metglas basierte toroidal Nanocrystalline-Kern
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.8 (130 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
Preis:	-
Delivery Time:	21 Arbeitstage
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

Zhuhai Guangdong China

Zertifizierung:

IOS:9001

Material:

Nanocrytsalline

Marke:

König Magnetics

Form:

Finemet-Ringkern

Beendet:

UL 130-Grad-Kunststoffkoffer

Name:

Bandwunde des ALS 50uH 220-VAC-Entstörfilter-Induktionsspulen-Nano-Kristallkern

Anwendung:

Entstörfilter-Gleichtaktdrosselklappe

Verpackung Informationen:

Karton

Versorgungsmaterial-Fähigkeit:

Mund 10000/PCS/Per

Product Description

Bandwunde des ALS 50uH 220-VAC-Entstörfilter-Induktionsspulen-Nano-Kristallkern

Produkt-Beschreibung

KMN14010025-4

Nanocrystalline-Kerne kennzeichnen sehr hohe Durchlässigkeit über Niederfrequenz zur Hochfrequenz bis zu 30Mhz. Sie sind sehr passend, damit Gleichtaktdrosselklappe als EMC-Filter verwendet werden kann, um geleitete Gleichtaktgeräusche zusammenzudrücken. Verglichen mit traditionellem Ferritkern, hat nanocrystalline Kern viele Vorteile als hohe Induktanz, der gute Filter, der effektiv ist, klein und Volumen, dreht weniger sich vom Kupferdraht, von der unteren Leistungsaufnahme und von der hohen Leistungsfähigkeit.

Eigenschaften

Material: F.E.-ansässiger Nanocrystalline-Kern
Sättigungsflussdichteinduktion: 1.25T
Durchlässigkeit @ 10KHz: > 50000
Durchlässigkeit @ 100KHz: >10500
Curie-Temperatur (℃): 560
Stapeln des Faktors: 0,78
Sättigungsmagnetostriktion (*10^-6): <2> Widerstandskraft (μΩ.cm): 115
Bandstärke: 25μm
Kernformen: Troidal-Kern

Anwendungen

>> Emc-Filter
>> geschaltete Modusstromversorgung
>> Computerstromversorgung
>> Kommunikation und Netzstromversorgung
>> Laser- und Röntgenstrahlstromversorgung
>> schweißende Ausrüstung und elektrische überziehende Stromversorgung
>> Solarenergieausrüstung und Windstromgenerator
>> Haushaltselektrogerät
>> ununterbrochene Stromversorgung (UPS)
>> Frequenzumsetzer
>> eingesetzte Heizung
>> Hochgeschwindigkeitsbahnstromversorgung

>> VFD-Inverter-Antriebsmotor-Systeme

Standardkerne

Teilnummer.	Kernmaße			Fallmaße			Effictive Kreuz Abschnitt	Durchschnitt Weg Länge	Gewicht	AL Minimum Value
	Od	Identifikation	h	Od	Identifikation	H	AFe	lFe	mFe	10kHz	100kHz
	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Diese Kerne sind unsere Standardprodukte, wir können Hochleistungskerne entsprechend den Anforderungen des Kunden, einschließlich Größen, Induktanz und Anwendungen auch entwerfen und produzieren. Wir können Kunden helfen, die besten Leistungskerne vorzuwählen.

* Epoxid beschichtet.

Unsere Dienstleistungen

1. Nanocrystalline-Kerne für Gleichtaktdrosselklappen

nanocrystalline Kerne für Gleichtakt choke.jpg

2. Formlose und nanocrystalline c Kerne

formlos und nanocrystalline c core.jpg

3. Kundenspezifische Kerne und magnetische Komponenten

kundenspezifische Kerne und magnetisches components.jpg

Mehr Informationen besuchen bitte: www.kingmagnetics.com
