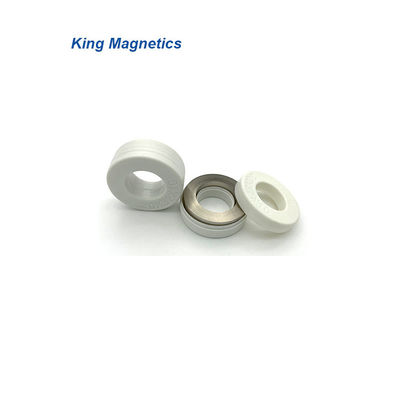

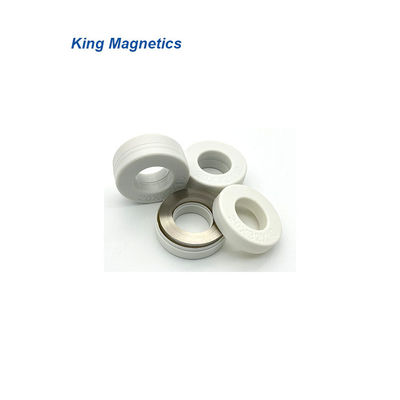

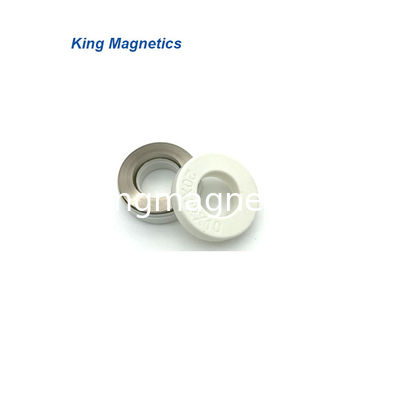

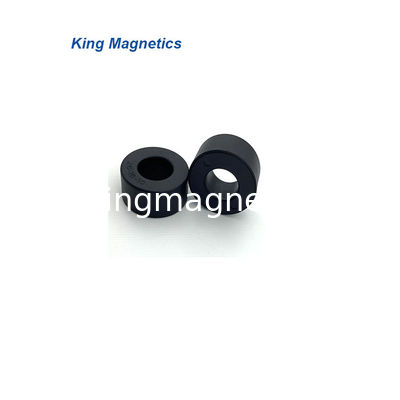

Hohes Durchlässigkeit KMN322010 nanocrystalline toroidalcore für Gleichtaktdrosselklappenkern

Name: Hohes Durchlässigkeit KMN322010 nanocrystalline toroidalcore für Gleichtaktdrosselklappenkern
Brand: King Magnetics
SKU: KMN322010
Rating: 4.7 (194 reviews)

Brand Name:	King Magnetics
Model Number:	KMN322010
MOQ:	10pcs
Preis:	-
Delivery Time:	15 Arbeitstage
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

Zhuhai Guangdong China

Zertifizierung:

IOS:9001

Material:

Nanocrytaslline-Kern

Marke:

König Magnetics

Versandweise:

UPS usw.

Band-Art:

finemet, vitroperm, nanoperm, 1k107

Verwendung:

EMV-Gleichtaktdrossel, EMV-Filterinduktivität

Fertige Art:

Kunststoffkoffer (schwarz)

Anwendung:

Gleichtaktdrosseln

Maximale Betriebstemperatur:

120 C

Verpackung Informationen:

Karton

Versorgungsmaterial-Fähigkeit:

500/Pieces/15days

Product Description

Hohe Durchlässigkeit Nano-emc-Gleichtaktdrosselklappenkern

Produkt-Beschreibung

KMN322010-2

Formlose und nanocrystalline Technologie ist eine sehr wichtige Technologie in den modernen magnetischen Materialien, in den Kernen und in den induktiven Komponenten. König Magnetics hat Reihe nanocrystalline Kerne für Gleichtaktdrosselklappen entwickelt.

Nanocrystalline-Kerne kennzeichnen sehr hohe Durchlässigkeit über Niederfrequenz zur Hochfrequenz bis zu 30Mhz. Sie sind für Gleichtaktdrosselklappe für verwendet als EMC-Filter, um geleitete Gleichtaktgeräusche zusammenzudrücken sehr passend. Verglichen mit traditionellem Ferritkern, hat nanocrystalline Kern viele Vorteile als hoher Induktanz, effektiver, kleiner und Volumens, niedrigerer Drehungen des guten Filters des Kupferdrahts, unterer Leistungsaufnahme und hoher Leistungsfähigkeit.

Curie-Temperatur von nanocrystalline Kernen ist über 560℃, viel höher als traditionellen Ferritkern über 200℃. Hohe Curie-Temperatur machen nanocrystalline Kern ausgezeichnete Wärmebeständigkeit und können ununterbrochene Funktion bis an Umwelt 120℃.

Nanocrystalline-Kerne ist die beste Wahl für Anwendung der Gleichtaktdrosselklappe.

Eigenschaften

Material: F.E.-ansässiger Nanocrystalline-Kern
Sättigungsflussdichteinduktion: 1.25T
Durchlässigkeit @ 10KHz: > 50000
Durchlässigkeit @ 100KHz: >10500
Curie-Temperatur (℃): 560
Stapeln des Faktors: 0,78
Sättigungsmagnetostriktion (*10^-6): <2>
Widerstandskraft (μΩ.cm): 115
Bandstärke: 25μm
Kernformen: Ringkern

Anwendungen

>> Emc-Filter
>> Geschaltete Modusstromversorgung
>> Computerstromversorgung
>> Kommunikation und Netzstromversorgung
>> Laser- und Röntgenstrahlstromversorgung
>> Schweißensausrüstung und elektrische überziehende Stromversorgung
>> Solarenergieausrüstung und Windstromgenerator
>> Haushaltselektrogerät
>> Ununterbrochene Stromversorgung (UPS)
>> Frequenzumsetzer
>> Eingesetzte Heizung
>> Hochgeschwindigkeitsbahnstromversorgung

Standardkerne

Teilnummer.	Kernmaße			Fallmaße			Effictive Kreuz Abschnitt	Durchschnitt Weg Länge	Gewicht	AL Minimum Value
	Od	Identifikation	h	Od	Identifikation	H	AFe	lFe	mFe	10kHz	100kHz
	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	5	14,4	6,5	7,0	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	25,5	16	10	28,3	13,9	13	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2

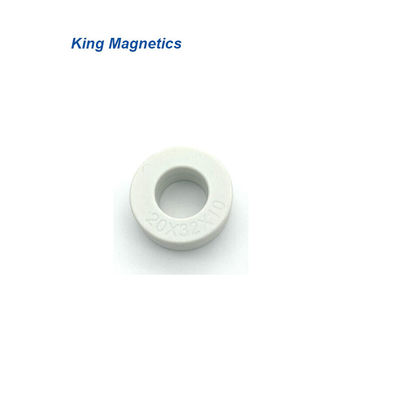

KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Diese Kerne sind unsere Standardprodukte, wir können Hochleistungskerne entsprechend den Anforderungen des Kunden, einschließlich Größen, Induktanz und Anwendungen auch entwerfen und produzieren. Wir können Kunden helfen, die besten Leistungskerne vorzuwählen.

* Epoxid beschichtet.
