Heißes Verkäufe KMN986545 kleines nanocrystalline toroidal Gleichtaktkern

Name: Heißes Verkäufe KMN986545 kleines nanocrystalline toroidal Gleichtaktkern
Brand: King Magnetics
SKU: KMN986545
Rating: 4.6 (100 reviews)

Brand Name:	King Magnetics
Model Number:	KMN986545
MOQ:	50
Preis:	-
Delivery Time:	15
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Herkunftsort:

Zhuhai Guangdong China

Zertifizierung:

IOS:9001

Name:

Kleiner nanocrystalline KMN986545 Gleichtaktkern

Teilnummer.:

KMN986545

Farbe:

weiß

Material:

Nanocrytsalline

Maximale Betriebstemperatur:

120 C

AL Value:

25.5uH @ 10KHz, 0.25V

Fertige Art:

Schwarzer Kunststoffkoffer

Verpackung Informationen:

Karton

Versorgungsmaterial-Fähigkeit:

10000

Product Description

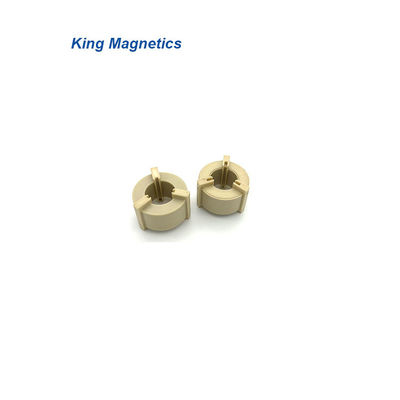

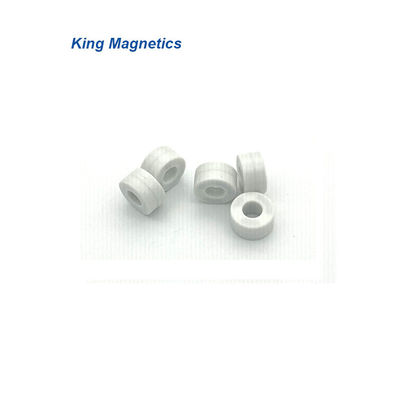

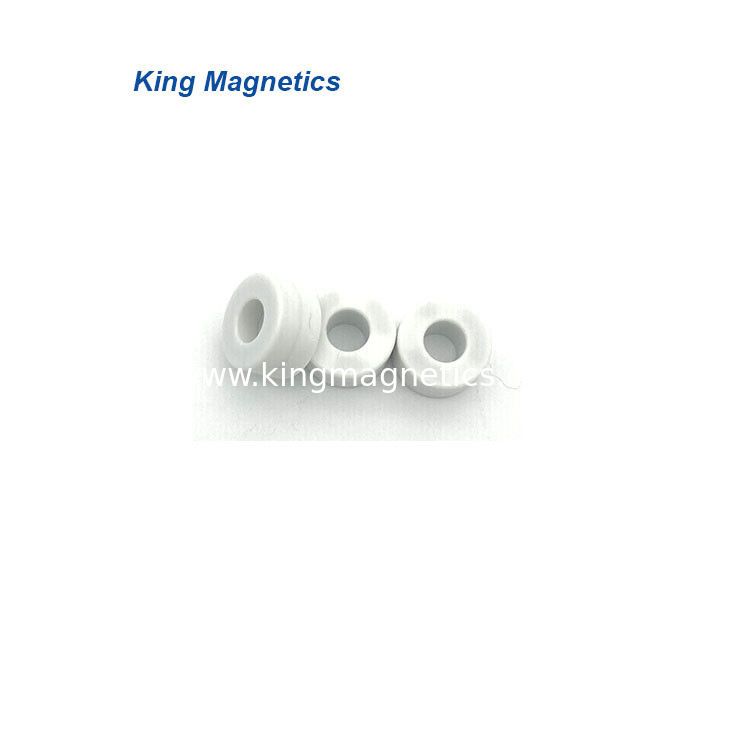

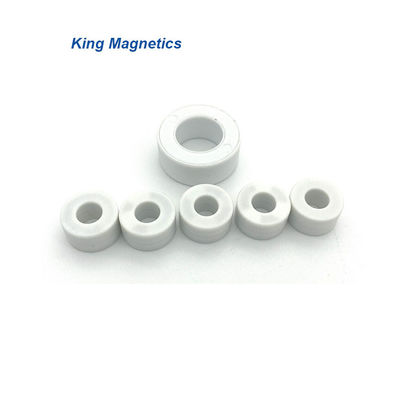

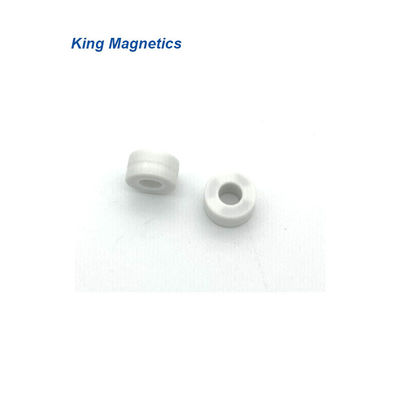

Kleiner nanocrystalline KMN986545 Gleichtaktkern

Produkt-Beschreibung

KMN986545-4

Nanocrystalline-Kerne kennzeichnen sehr hohe Durchlässigkeit über Niederfrequenz zur Hochfrequenz bis zu 30Mhz. Sie sind sehr passend, damit Gleichtaktdrosselklappe als EMC-Filter verwendet werden kann, um geleitete Gleichtaktgeräusche zusammenzudrücken. Verglichen mit traditionellem Ferritkern, hat nanocrystalline Kern viele Vorteile als hohe Induktanz, der gute Filter, der effektiv ist, klein und Volumen, dreht weniger sich vom Kupferdraht, von der unteren Leistungsaufnahme und von der hohen Leistungsfähigkeit.

Eigenschaften

Material: F.E.-ansässiger Nanocrystalline-Kern
Sättigungsflussdichteinduktion: 1.25T
Durchlässigkeit @ 10KHz: > 50000
Durchlässigkeit @ 100KHz: >10500
Curie-Temperatur (℃): 560
Stapeln des Faktors: 0,78
Sättigungsmagnetostriktion (*10^-6): <2> Widerstandskraft (μΩ.cm): 115
Bandstärke: 25μm
Kernformen: Troidal-Kern

Anwendungen

>> Emc-Filter
>> geschaltete Modusstromversorgung
>> Computerstromversorgung
>> Kommunikation und Netzstromversorgung
>> Laser- und Röntgenstrahlstromversorgung
>> schweißende Ausrüstung und elektrische überziehende Stromversorgung
>> Solarenergieausrüstung und Windstromgenerator
>> Haushaltselektrogerät
>> ununterbrochene Stromversorgung (UPS)
>> Frequenzumsetzer
>> eingesetzte Heizung
>> Hochgeschwindigkeitsbahnstromversorgung

>> VFD-Inverter-Antriebsmotor-Systeme

Standardkerne

Teilnummer.	Kernmaße			Fallmaße			Effictive Kreuz Abschnitt	Durchschnitt Weg Länge	Gewicht	AL Minimum Value
	Od	Identifikation	h	Od	Identifikation	H	AFe	lFe	mFe	10kHz	100kHz
	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	Millimeter	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Diese Kerne sind unsere Standardprodukte, wir können Hochleistungskerne entsprechend den Anforderungen des Kunden, einschließlich Größen, Induktanz und Anwendungen auch entwerfen und produzieren. Wir können Kunden helfen, die besten Leistungskerne vorzuwählen.

* Epoxid beschichtet.

Unsere Dienstleistungen

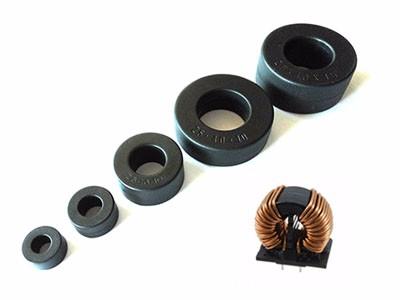

1. Nanocrystalline-Kerne für Gleichtaktdrosselklappen

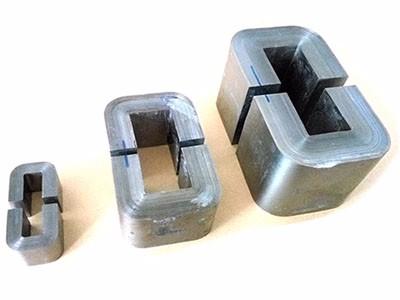

2. Formlose und nanocrystalline c Kerne

formlos und nanocrystalline c core.jpg

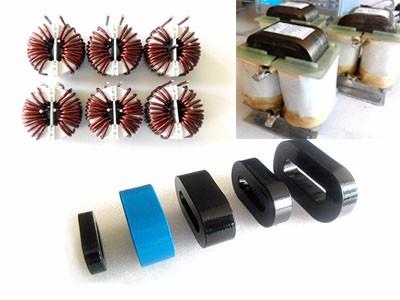

3. Kundenspezifische Kerne und magnetische Komponenten

kundenspezifische Kerne und magnetisches components.jpg

Mehr Informationen besuchen bitte: www.kingmagnetics.com

Treten Sie mit uns in Verbindung

Zhuhai-König Magnetics Technology Co. , Ltd.

Adresse: 1/F, keine 5 Straße Pingxi 5, Nanping-Wissenschaft und Technik-Zone
Zhuhai, Guangdong, 519060. China,

Telefon: +86-756-830-5985;

Handy: +86-158-1980-9198;

Website: www.kingmagnetics.com

E-Mail: Kern (an) kingmagnetics.com
